Какое давление должно быть в системе отопления закрытого типа: проверка и настройка
Система отопления – это инженерная сеть, которая включает множество элементов, начиная от отопительного котла и заканчивая запорно-регулирующей арматурой. При этом стабильная и безопасная работа оборудования, как и эффективность обогрева зависит от многих факторов, одним из которых является стабильное давление в контуре.
Особенности закрытой системы отопления
Автономная отопительная система может быть открытой или закрытой.
В первом случае движение теплоносителя осуществляется естественным путем за счет изменения плотности воды при нагревании и остывании. Сам контур не герметичен: избыток жидкости при ее расширении уходит в открытый расширительный бак, где вода испаряется.
Закрытая система отопления полностью герметична, а движение жидкости осуществляется за счет работы циркуляционного насоса, который создает динамическое давление. При этом излишки воды при нагревании уходят в герметичный расширительный бак.
В отличие от самотечной сети закрытый контур всегда находится под давлением, которое необходимо для нормального функционирования системы. Рабочее давление в закрытом контуре должно соответствовать техническим параметрам отопительного котла, которое может варьироваться в диапазоне от 1 до 3 бар (данные характеристики необходимо смотреть в технической документации к отопительному оборудованию). Однако, в процессе эксплуатации оборудования могут возникнуть ошибки, вызванные избыточным или, наоборот, низким давлением.
Читайте также: «Открытая и закрытая система отопления: плюсы и минусы».
Причины низкого давления в контуре
Главной причиной, по которой может снизиться давление в отопительной системе, является утечка теплоносителя (нарушение герметичности системы). Это значит, что где-то на участке магистрали есть трещина или нарушена герметичность соединения трубы, или подтекает радиатор отопления.
Чтобы поднять давление до рабочего уровня, необходимо найти протечку и устранить её. Далее подпитать систему водой до необходимых показателей гидравлического сопротивления в сети.
Возможными причинами утечки могут быть трещины на теплообменнике котла или повреждения расширительного бака. В этом случае необходимо обратиться в сервисную службу производителя теплогенератора или заменить расширительный бак или его мембрану.
Почему давление в отопительной системе не падает?
Снижение напора в трубопроводе может быть вызвано плохой циркуляцией теплоносителя в контуре. Возможными причинами, по которым снижается скорость движения воды, могут быть:
- образование воздушной пробки на участке трубопровода;
- сбой в работе или неправильная настройка циркуляционного насоса.
В первом случае, необходимо выполнить спуск воздуха в отопительных приборах через кран Маевского на радиаторе или группу безопасности, расположенную у котла.
Во втором случае, стоит проверить работу циркуляционного насоса и проверить его герметичность. Если после стравливания воздуха через корпус помпы и выставления необходимой скорости давление не восстанавливается, то стоит заменить насосное оборудование или обратиться в сервисный центр.
Ещё одной причиной, по которой может возникать постоянное избыточное давление в системе, является неправильно подобранный расширительный бак. То есть объема бачка не хватает, чтобы компенсировать тепловое расширение воды в контуре, или давление расширителя не соответствует необходимым для оптимальной работы оборудования.
Как подобрать мембранник и рассчитать необходимую вместительность бака, читайте в нашей статье.

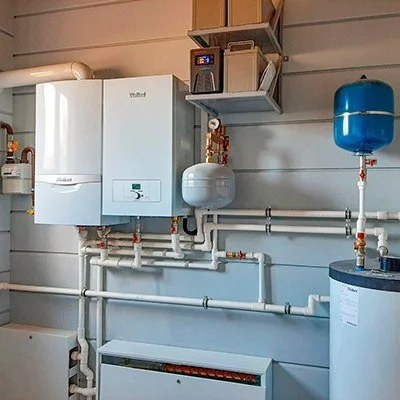

Настройка и контроль напора в закрытой системе
Важным элементом герметичного отопительного контура является расширительный бак, который позволяет поддерживать оптимальный напор в трубопроводе за счет сбора излишков теплоносителя и его компенсации во время снижения объема воды.
Другими немаловажными составляющими системы являются манометр и группа безопасности, при помощи которых осуществляется контроль за гидравлическим сопротивлением в сети и сброс воды или воздуха из контура при аварийных ситуациях. Их необходимо монтировать выше уровня котла, чтобы оборудование функционировало правильно.
Подробнее о назначении и принципе работы группы безопасности читайте: «Группа безопасности для котлов и бойлеров: назначение, принцип работы».
Как настроить давление в контуре радиаторного отопления
При первом запуске системы необходимо придерживаться определенных правил:
Убедитесь, что параметры отопительных приборов, расширительного бака и циркуляционного насоса соответствуют необходимым гидравлическим характеристикам системы.
Заполнение отопительного контура водой осуществляется медленно с нижней точки, чтобы снизить риск образования воздушных пробок. Заливать воду необходимо до тех пор, пока на манометре давление не достигнет отметки 2 бар. После этого необходимо стравить воздух из радиаторов через краны Маевского. Если в доме 2 и более этажа, стравливание воздушных пробок осуществляется снизу-вверх.
После этого осуществляется повторная подпитка и стравливание воздуха. Далее включается котел на невысокой температуре нагрева, и проверяются батареи на наличие воздушных пробок. После спуска воздуха из отопительных приборов проверяется давление на манометре, которое должно соответствовать необходимым значениям.
Рекомендуем при первом запуске системы доверить ее настройку специалисту.
Итог
Эффективность и надежность оборудования также, как и продолжительный срок службы всей системы в целом напрямую зависит от стабильного напора в контуре. Возможные скачки давления и барические нагрузки могут не только вызвать поломку агрегатов, но также стать причиной аварийный ситуаций.
Важно следить за параметрами системы, чтобы вовремя устранить причины снижения или избытка гидравлического сопротивления в сети и тем самым уберечь оборудование от повреждений. Незаменимым элементом в этом вопросе может стать манометр, который поможет выявить непредвиденные изменения в магистрали.
А вы следите за давлением в вашей отопительной системе? Были ли у вас случаи изменения напора, которые не описаны в этой статье, и как вы их устранили? Делитесь своим опытом в комментариях.
