Датчики температуры в системе отопления: виды, принцип работы элементов автоматики
Система отопления играет ключевую роль в обеспечении комфортных условий проживания в частном доме, будь то коттедж или дача, в холодное время года. В современных условиях автоматизация процесса теплоснабжения становится неотъемлемой частью эффективного управления теплом в жилье. Система автоматики позволяет не только поддерживать оптимальную температуру, но и значительно экономить энергоресурсы, что особенно актуально для всех регионов Беларуси.
Далее в статье расскажем о таких незаменимых элементах системы как датчики температуры, их разновидностях и принципе работы.
Что такое датчик температуры и как он работает
Исходя из названия термодатчик можно определить как устройство, предназначенное для измерения и контроля температуры рабочей среды. При этом все датчики делятся условно на две категории: контактные и бесконтактные. Первые измеряют температурные показатели среды при непосредственном контакте с веществом (жидкостью, газом и т.д.). Вторые определяют температуру посредством звуковых или ИК-волн.
Разновидности термодатчиков в системе отопления
В системе отопления используются преимущественно контактные датчики температуры, принцип работы которых определяется также и его типом или особенностью конструкции.

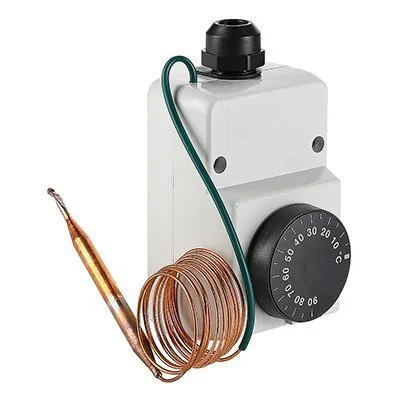

Например, жидкостный датчик включает:
- термочувствительный элемент (глицерин, ртуть или иное вещество, реагирующее на изменение температуры).
- Капиллярную трубку, которая соединяет патрон с термоэлементом и управляющим блоком.
Такие датчики, как правило, являются составной частью термостата или термостатической головки. Они могут использоваться в составе автоматики водяного теплого пола и устанавливаются на насосно-смесительном узле.
Принцип работы таких устройств основан на изменении объема термочувствительного элемента, который изменяется непосредственно при контакте с рабочей средой (теплоносителем).
- При увеличении температуры жидкости в контуре происходит расширение термоэлемента.
- Жидкостный наполнитель термопатрона перемещается по капилляру в размещенный в термоголовке сильфон, что вызывает его смещение.
- Изменение положения штока, соединенного с сильфоном, прямо пропорционально изменению температуры, которое происходит в автоматическом режиме.

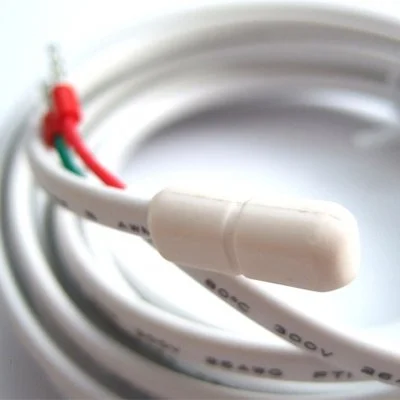

Другой разновидностью датчиков температуры являются устройства NTC (отрицательный температурный коэффициент). В таких термодатчиках термочувствительный элемент представляет собой термистор или терморезистор.
При изменении температуры рабочей среды происходит изменение электрического сопротивления, что фиксируется контролирующим прибором и преобразуется в температурное значение. Это в свою очередь является сигналом передачи данных, который поступает на контроллер системы отопления.

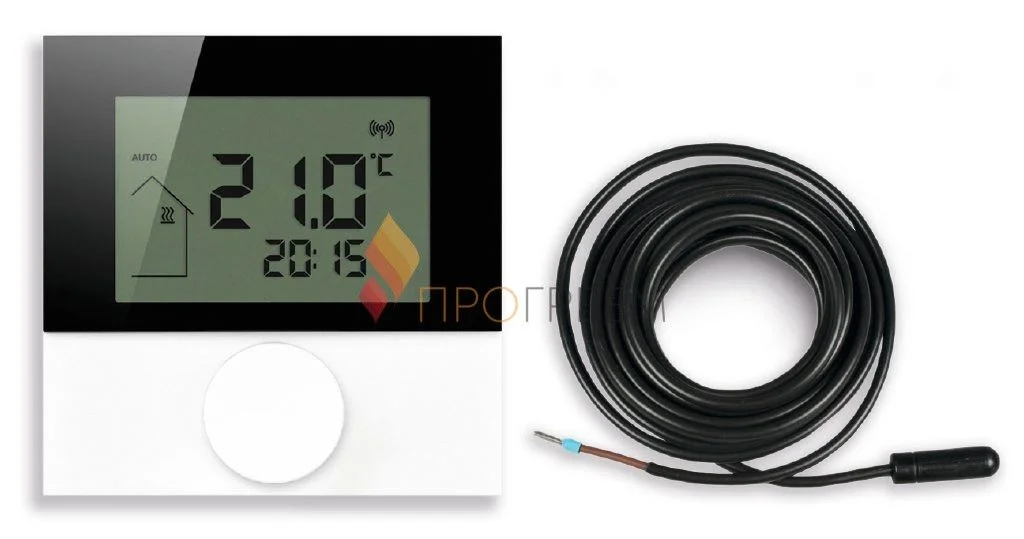

Преимуществами таких датчиков температуры является быстрый отклик и высокая чувствительность на изменение параметров рабочей среды. Термодатчики электрического сопротивления могут подключаться к терморегуляторам теплого пола, комнатным термостатам в качестве вспомогательного или основного устройства измерения температурных показателей системы отопления.
Среди других термодатчиков, принцип работы которых основан на преобразовании температуры в электрический сигнал, обрабатываемый системой автоматики, можно также выделить термопары. Они генерируют напряжение, пропорциональное разнице температур между двумя спаями. У них большой диапазон контролируемой температуры. Чаще всего в бытовых условиях они применяются в качестве датчика температуры дымовых газов у газового котла или иного теплогенератора.
В зависимости от назначения датчика в системе отопления из можно разделить на:
- Датчики температуры теплоносителя.
- Устройства измерения уличной температуры воздуха.
- Термодатчики для контура ГВС.
При этом любой такой контрольно-измерительный прибор работает в связке с блоком управления, электроприводами и другими элементами системы автоматики.
Читайте также: "Разновидности комнатных термостатов для котла: принцип работы, правила подключения к системе отопления"
Критерии выбора датчика системы автоматики
Выбирая температурный датчик для системы автоматики отопительной сети, следует учитывать несколько ключевых факторов:
- Диапазон измеряемых температур – датчик должен работать в пределах температур, характерных для вашей системы отопления.
- Точность измерений – важна для поддержания стабильного микроклимата.
- Скорость отклика – влияет на эффективность регулирования температуры.
- Совместимость с системой автоматики – датчик должен быть совместим с контроллером и другими элементами системы автоматизации.
- Надежность и долговечность – параметр, который влияет на длительность эксплуатации в условиях перепадов температур и влажности.
Итог
Температурные датчики играют важную роль в системе отопления, обеспечивая точный контроль и регулирование температуры. Это позволяет не только поддерживать комфортные условия, но и экономить энергоресурсы.
