Какие фитинги и запорная арматура нужны для подключения радиатора отопления
Радиаторное отопление – это один из самых распространенных способов обеспечения комфортной температуры в доме. Эффективность и надежность этой системы зависят от множества факторов, в том числе от правильного подключения отопительных батарей.
В данной статье мы рассмотрим различные варианты подключения радиаторов и расскажем, какие фитинги и радиаторная арматура необходимы для каждого из них.
Какие есть варианты подключения радиаторов отопления
В одной из предыдущих статей мы писали, что разводка любой системы теплоснабжения может быть двух видов:
- однотрубной,
- двухтрубной.
Первый вариант используется преимущественно в многоквартирных домах, где отопительные приборы подключаются последовательно к общему трубопроводу.
Второй вариант встречается только в частных домах и в новостройках с лучевой разводкой, где радиатор присоединяется к двум отдельным магистралям: подающей и обратной.
Подробнее о различиях, преимуществах и недостатках каждой схемы организации отопительного контура, читайте в этой статье.

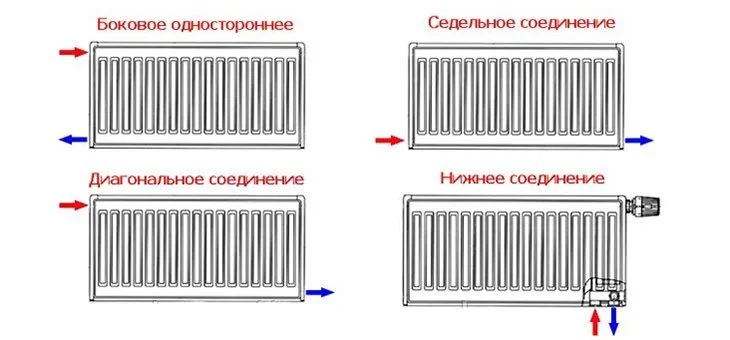

Однако, независимо от способа разводки все батареи могут иметь следующий тип подключения:
- Боковой односторонний. В этом случае патрубки подключения к подаче и обратке находятся с одной стороны, слева или справа от батареи.
- Боковой двусторонний (седельный). Данный вариант предполагает подключение отопительного прибора к трубопроводу с двух сторон, при этом патрубки располагаются снизу сбоку.
- Боковой диагональный. Этот способ похож на предыдущий, за исключением одного различия: подающая магистраль присоединяется к отводу, расположенному в верхней части батареи, а для возврата теплоносителя в систему прибор подключается к трубе в нижней боковой части.
- Нижний. В этом случае радиатор отопления подключается к трубопроводной сети через расположенные в нижней части корпуса прибора по центру или сбоку (патрубки смотрят в пол).
Стоит отметить, что подбор фитингов и запорно-регулирующей арматуры практически одинаков для всех видов подключения, о чем мы расскажем далее.

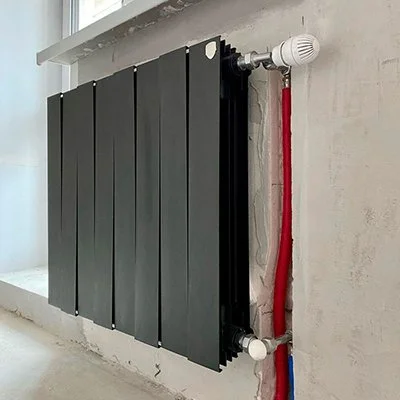

Что нужно для бокового подключения радиатора
Для этого типа подключения потребуется следующее:
- Запорные краны, как правило, шаровые - они необходимы для возможности замены или ремонта отопительного прибора без демонтажа всей системы.
- Футорки – резьбовая втулка, которая монтируется в монтажные патрубки отопительного прибора и позволяет перейти с одного диаметра на другой.
- Сантехнические заглушки – разновидность фитинга, который применяется для герметизации неиспользуемых отводов (у каждой батареи их 4: по два отводных канала с обеих сторон).
- Кран Маевского – вид соединительного элемента, который устанавливается в верхней части радиатора и используется для стравливания (спуска) воздуха из отопительной конструкции.
- Радиаторные вентили (термостатические и настроечные клапаны) – данная запорно-регулирующая арматура может использоваться для регулировки расхода теплоносителя в каждой батарее и балансировки системы отопления.
- Термоголовка – необязательная регулирующая арматура, которая устанавливается на подаче в отопительный прибор и позволяет регулировать интенсивность нагрева и теплоотдачу конструкции.
- Переходник с радиаторного крана на трубу – фитинг, используемый для подключения трубопровода к запорной арматуре. Он может быть резьбовым, под пайку или пресс, все зависит от типа используемой трубы.
Стоит отметить, что для установки радиатора отопления с боковым подключением может понадобиться не весь этот перечень, а только отдельные комплектующие. Рекомендуем обратиться за квалифицированной помочью к нашим специалистам, которые подберут все необходимое в зависимости с типом вашей разводки и особенностями конфигурации вашей сети теплоснабжения.

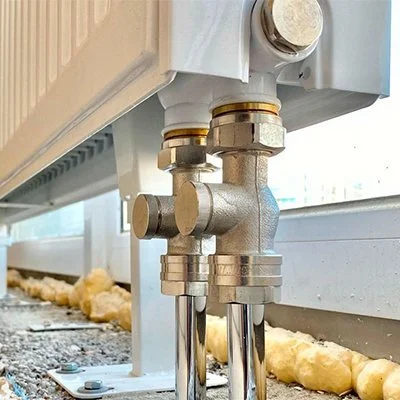

Особенности нижнего подключения батареи
Нижнее подключение батареи используется преимущественно в двухтрубной системе, когда теплоноситель поступает в отопительный прибор по одной трубе, а затем, выходя из обратного патрубка, уходит в другую магистраль. При однотрубной разводке такое присоединение также допустимо, однако применяется редко.
Подобное подключение выбирают в большей степени для скрытой прокладки трубопровода, чтобы спрятать трубы и обеспечить эстетичность и привлекательность интерьера.
При нижнем подключении отводы на радиаторе находятся рядом. Межосевое расстояние между патрубками, как правило, составляет 50 мм, поэтому для монтажа батареи используются специальные узлы нижнего подключения, или как их еще называют «бинокли».
Многие узлы оснащены встроенными шаровыми кранами, которые позволяют перекрыть подачу воды в конструкцию, а также встречаются бинокли во встроенными терморегулирующими вентилями. Некоторые производители дополнительно предусматривают необходимые переходники для присоединения арматуры к радиатору, у которых патрубки имеют размер 3/4".
Помимо этого, могут понадобиться тройники – соединительные элементы, которые используются для подключения отрезка трубы, ведущего из отопительной батареи, к общему трубопроводу.
Заключение
Правильное подключение радиаторов является важным шагом в обеспечении эффективной работы отопительной системы. Выбор подходящих фитингов и запорной арматуры, а также их грамотная установка влияют на качество теплоотдачи прибора и уровень комфорта в вашем доме.
