Чем крепить трубу теплого пола: способы фиксации ветвей водяного ТП к изоляции
В этом материале рассмотрим популярные способы крепления труб водяного теплого пола и основные элементы, необходимые для его быстрого монтажа.
Иногда при монтаже водяного теплого пола возникают вопросы. Чем крепить трубу из сшитого полиэтилена к напольному основанию? Какой способ лучше? Какой способ самый быстрый и не очень затратный?
На эти и другие вопросы мы постараемся ответить в нашей статье.
Варианты крепления контуров водяного теплого пола
Прежде чем труба теплого пола будет покрыта стяжкой, ее необходимо надежно зафиксировать. Такая фиксация нужна до полного застывания стяжки, после чего цементный состав будет удерживать трубопровод в необходимом положении. Важно чтобы до заливки раствора фиксаторы были способны выдержать механические нагрузки и могли устоять во время заливки и высыхании стяжки.
Среди широкого ассортимента элементов монтажа систем напольного отопления можно найти различные скобы, фиксаторы, разнообразные комплектующие и инструменты для ускоренного монтажа ветвей ТП. На основе этих комплектующих были придуманы различные технологии крепления труб – это и гвоздики с проволокой, и металлическая лента, и петельки, и пластмассовые фиксаторы, и резинки.

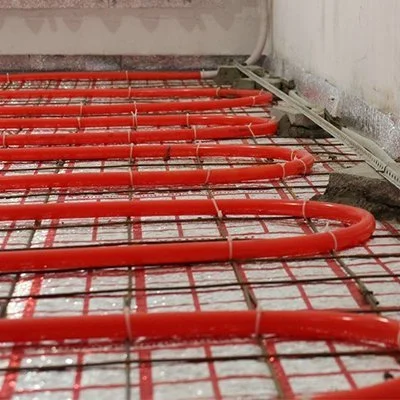

Использование хомутов и армированной сетки
![Хомуты на армированной сетке Хомуты на армированной сетке](/upload/resize_cache/webp/medialibrary/e9d/x4tbsnr0xphpssgbg0k1d6y4ozz3e23f/homuty_arm_setka.webp)
Одним из самых распространенных способов фиксации трубопровода считается крепление труб к армирующей сетке на пластиковые хомуты. Металлическая сетка армирует стяжку, обеспечивая ее надежность и устойчивость, а также предотвращает появление трещин и мелких дефектов на протяжении всего срока эксплуатации напольного обогрева. При этом она создает необходимый каркас для фиксации трубы к полу.
Однако, способ такого крепления не однозначный. Во-первых, стенки трубопровода постоянно соприкасается с металлическим прутом, что увеличивает вероятность его повреждения. Во-вторых, сетка, лежащая на гидроизоляционной пленке, склонна к коррозии. Тем не менее такой вариант монтажа имеет место быть и применяется, а значит работает. При этом вопрос эффективности и рациональности такого крепления вызывает массу споров среди монтажников.
Пластиковые крепления для труб ТП
![skoba-1.jpg skoba-1.jpg](/upload/resize_cache/webp/medialibrary/edc/b9ocpzag5qylb9d2osipnaqlpe1lc7xz/skoba_1.webp)
Полимерные крепления контуров теплого пола с каждым годом укрепляют свои позиции на рынке отопительного оборудования и сопутствующих комплектующих к нему. Наибольшим спросом пользуются:
-
Предназначены для фиксации труб диаметром от 16 до 20 мм. Изготавливаются подобные клипсы из полимерных материалов, которые при контакте с трубой не повреждают ее стенок. Крючок-якорь на конце скобы надежно фиксирует ее в слой пенополистирола, не давая выйти назад. Скобы продаются россыпью для ручной установки.
Cуществуют специальные якорные фиксаторы, которые поставляются в обойме, или так называемой кассете. Подобные крепления устанавливаются в скобозабивной степлер Tacker. Инструмент позволяет ускорить фиксацию трубы к теплоизоляции, таким образом время монтажа системы напольного обогрева сокращается в несколько раз.
Существуют одноякорные и двухякорные скобы, которые имеют одинарный или двойной крючок на конце. Стоит отметить, что надежности одноякорной скобы более чем достаточно для фиксации трубопровода к теплоизоляции до полного высыхания стяжки. Как правило, на 200 метров погонных трубы необходимо 500 шт. таких фиксаторов.
-

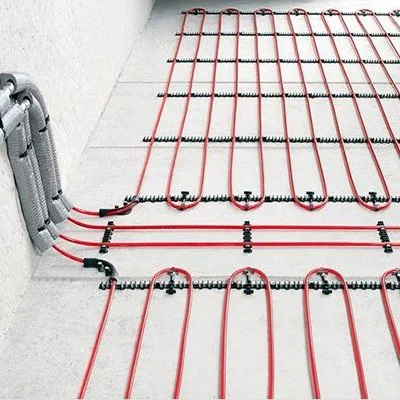

Планки предназначены для крепления труб диаметром от 16 до 20 мм. В отличие от скоб они укладываются прямыми линиями еще до укладки ветвей напольного отопления. После чего труба фиксируется на них с необходимым шагом укладки. Шины обеспечивают ровную геометрию укладки и позволяют фиксировать трубопровод как к полу, прижимая их скобами к утеплителю, так и к стене на саморезы. Подобные фиксирующие элементы позволят в отсутствие утеплителя укрепить трубу напрямую к основанию пола. Стоит отметить, что материал планки пластичный и вероятность ее поломки при монтаже минимальна.
Взять для укладки скобы или шины зависит от конкретной ситуации и условий монтажа, но в большинстве случаев такие фиксаторы комбинируются.
-
Еще один полезный элемент крепления ветвей теплого пола – фиксатор поворота трубы на 90 градусов. Применяется в комбинации с любым из типов основного крепления трубопровода для жесткой фиксации трубы при ее выводе из стяжки на поверхность, например, в зоне подключения отводов к распределительным гребенкам. Могут быть для труб диаметром как 16, так и 20 мм. Их же иногда используют для подводки гибкой трубы к радиаторам из стяжки при коллекторной разводке теплопроводов и на других участках с изгибом трубы под 90°.
Применяются при монтаже систем отопления, водоснабжения и теплого пола, защищая водопровод от загибов и изломов.
-
Маты для теплого пола со специальными бобышками.
Максимально простой и быстрый способ укладки теплого пола. Прежде всего, он является центральным элементом пирога системы напольного обогрева.
Если в случае с предыдущим креплениями необходимо вначале уложить пенополистирол, на него положить фольгированную подложку теплого пола, которая обеспечивается и отражение тепла, и гидроизоляцию. После чего укладываются ветви с использованием фиксирующих креплений.
Теплоизоляционные плиты сочетают в себе все выше перечисленные элементы, что является их главным преимуществом. 1 лист такой теплоизоляции укрывает своей полезной площадью 0,88 кв. м. Конструкция включает в себя нижний слой формованного утеплителя из пенополистирола толщиной 2 см и верхний слой из плотного полистирола с бобышками, который гидроизолирует стяжку и позволяет зафиксировать трубу диаметром от 14 до 17 мм.
Используя теплоизоляционные маты, для монтажа петель водяного ТП не потребуется специальный инструмент. Всю работу по укладке можно выполнить вручную. Для этого необходимо уложить плиты и зафиксировать трубопровод между бобышками, например, с шагом в 5 см.
Также существуют маты с бобышками без утепления. Они предназначены для укладки на пенополистирол и обладают всеми свойствами верхнего слоя теплоизоляционных плит.
![Фиксирующие шины для труб теплого пола Фиксирующие шины для труб теплого пола](/upload/resize_cache/webp/medialibrary/6fd/db8uvjnbvtz0741b4qmhnb267fykbu0w/shiny_fix.webp)
Все это обеспечивает надежную фиксацию трубопровода к теплоизолирующим материалам, используемым при укладке водяного ТП.
Чтобы облегчить и ускорить укладку труб с необходимым шагом укладке, рекомендуем использовать специальный размотчик трубных бухт. Это не только быстро и удобно, но при этом снижается риск заломов трубопровода и его повреждения.
А для предотвращения образования трещин в процессе теплового расширения стяжки, используйте компенсационную демпферную ленту. Такая краевая полоска также защищает от потери тепла через примыкающие стены.
Итог
Можно фиксировать петли напольного обогрева по старинке с использованием хомутов, или использовать современные и простые варианты крепления, которые упростят и монтаж, и обеспечат эффективность эксплуатации системы в дальнейшем. Скобы и крепления из пластика не подвержены коррозии, при этом не потребуют значительных финансовых вложений.
