Буферная емкость с одним и двумя змеевиками — главные отличия
Если речь заходит об экономном расходе тепловой энергии в автономной системе отопления, то буферная емкость играет здесь не последнюю роль. Теплоаккумулятор собирает излишки тепла, генерируемого отопительным котлом, и рационально распределяет его по мере остывания теплоносителя в трубопроводе. Более того, буфер обеспечивает работу теплогенератора на стабильно высоком уровне КПД и производительности, а также снижает частоту закладки топлива при обвязке с твердотопливным котлом.
Конструкция аккумулирующего бака
Буферная емкость представляет собой своего рода термос большого размера, который состоит из бака-накопителя, теплоизоляции и внешнего корпуса с патрубками подключения к котлу и отопительному контуру.
В верхней части устройства буфер оснащен патрубком для подключения автоматического воздухоотводчика для стравливания воздуха из системы. В нижней части прибора, как правило, предусмотрен спускной патрубок с предохранительным клапаном для слива воды из емкости при избыточном давлении в баке.
Также накопители могут иметь необходимые разъемы для подключения датчика температуры или термостата.
В зависимости от функционала накопительные резервуары могут комплектоваться одним или двумя змеевиками.
Буферная емкость с одним и двумя теплообменниками – в чем разница?
Если пустая накопительная емкость предназначена только для накопления и сохранения нагретой воды только для системы отопления, то устройства, оборудованные змеевиком, могут также служить для подогрева воды в контуре ГВС или использовать дополнительный источник энергии для поддержания необходимой температуры теплоносителя.
Буфер с одним теплообменником может работать в качестве бойлера косвенного нагрева. В этом случае резервуар чаще всего будет оборудован змеевиком из нержавеющей стали, а сам теплообменный узел размещается в верхней части теплоаккумулятора, где температура теплоносителя достигает наивысших показателей.
Аккумуляционный бак с 1-м змеевиком также может использоваться в системе отопления, где необходимо организовать несколько отопительных контуров. Как вариант, дополнительный теплообменный узел может служить для подогрева теплоносителя низкотемпературной ветви, например, системы водяного теплого пола.
Для подключения к аккумулирующей емкости дополнительного источника, например, теплового насоса или солнечного коллектора, используется в большинстве случаев змеевик из черной стали. В этом случае теплообменник будет размещаться в нижней части бака.
Таким образом, если теплообменный узел располагается в верхней части резервуара, то он отбирает тепловую энергию буферной емкости на нагрев либо контура ГВС, либо отопительной ветви. Теплообменник, расположенный снизу, наоборот аккумулирует дополнительное тепло и передает его теплоносителю в буфере.

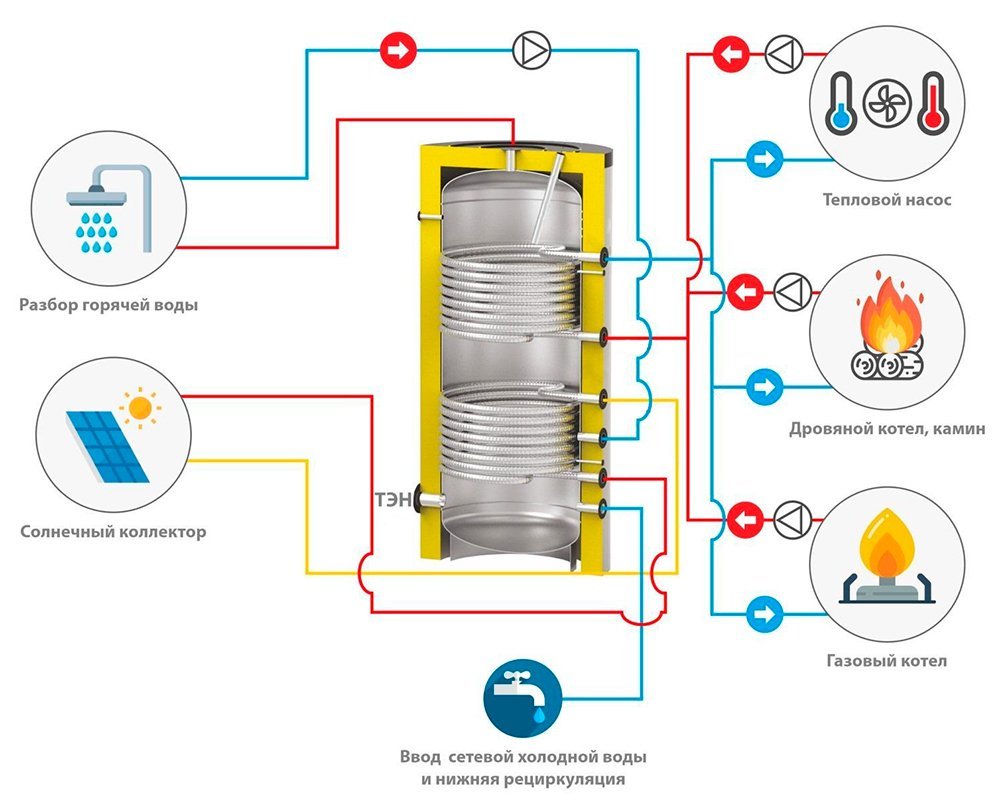

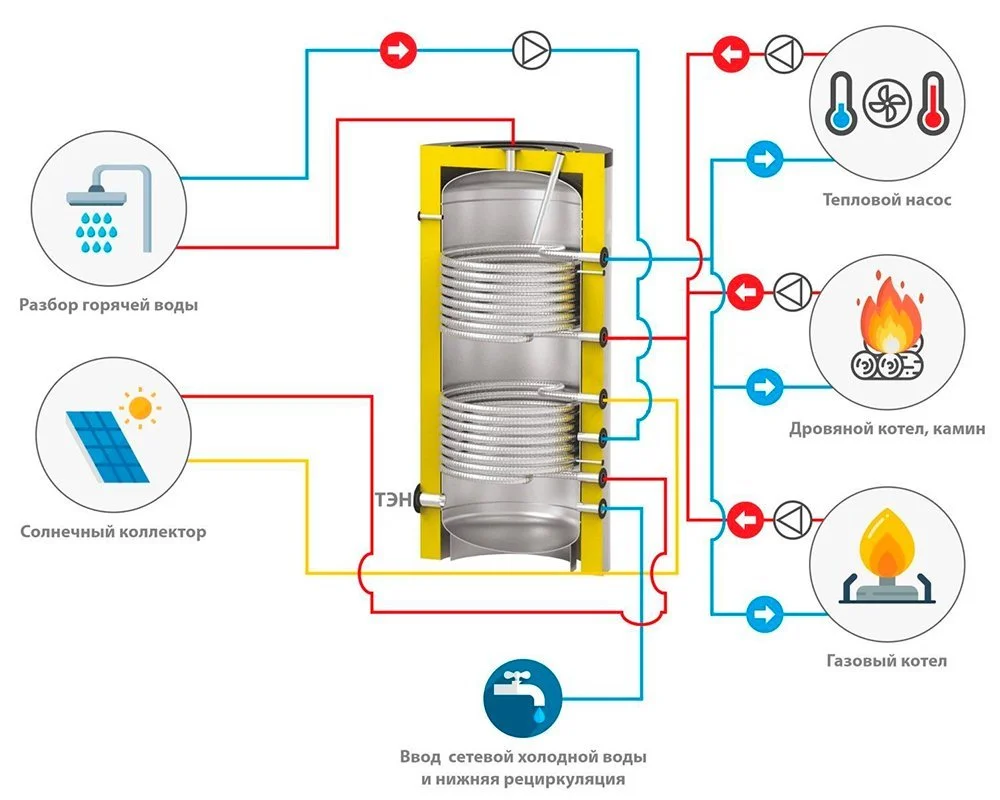

Выше мы рассмотрели два варианта теплоаккумуляторов с одним теплообменником. Устройство с двумя теплообменниками сочетает в себе оба предыдущих случая. Накопительные резервуары с 2-мя змеевиками, помимо аккумулирования горячего теплоносителя, также способны косвенно нагревать санитарную воду для бытового использования. При этом второй теплообменник позволяет подключить к нему вспомогательный низкотемпературный источник тепла, например, гелиосистему.
Такая обвязка обеспечивает не только грамотный расход тепловой энергии, но также сэкономит ваши средства на приобретение дополнительного оборудования. При этом подключение теплового аккумулятора с 2-мя теплообменниками создает необходимые условия для стабильной работы отопителей, а также сэкономит полезное пространство в котельной.
Итог
Теплоаккумулятор помимо своей основной задачи – накопление и грамотный расход тепловой энергии – также позволяет организовать контур горячего водоснабжения или выстроить сложную сеть теплоснабжения дома, подключив вспомогательную гелиосистему.
Выбор буферной емкости с одним или двумя змеевиками зависит от сложности отопительной системы, её технических требований и схемы подключения. Важно правильно рассчитать необходимый объем накопительного резервуара, а также учитывать мощность котла отопления, которой должно хватать не только на обогрев жилья, но и на «заряд» бака.
Чтобы подобрать оптимальный для вашего частного дома аккумулирующий резервуар, рекомендуем обратиться за квалифицированной помощью к нашим специалистам. Поможем с расчетами, ответим на все интересующие вас вопросы.
