Обзор фильтров промывных самоочищающихся VALTEC VT.389.N: преимущества, пример подключения

Вместе с водой в водопроводе могут находиться разного рода частицы, такие как ржавчина, песок, накипь, окалина. Их присутствие может стать причиной быстрого износа подключенного к трубопроводу оборудования и сантехнических приборов, таких как стиральная машина, смесители и др.

Чтобы решить вопрос с водоподготовкой и очищением теплоносителя или циркулирующей в системе жидкости, в сети тепло- или водоснабжения устанавливают сетчатые фильтры.

В этой статье рассмотрим подробнее прибор очистки воды бренда VALTEC – промывной фильтр механической очистки серии VT.389.N.

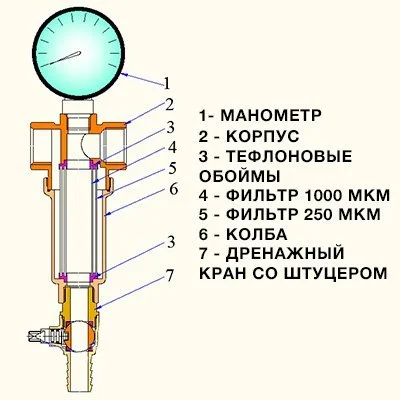

Конструкция прямого каскадного фильтра VT.389.N

Промывной шламосборник состоит из латунного корпуса с никелированным покрытием, к которому подсоединена колба в том же исполнении. Внутри колбы расположены два фильтрующих элемента в виде сеток, выполненных из нержавеющей стали. Фильтроэлементы имеют разную степень очистки: первая – 1000 мкм, вторая – 250 мкм, что позволяет задерживать самые мелкие частицы грязи.

В верхней части корпуса располагается патрубок с резьбовым соединением, к которому присоединен манометр. Контрольно-измерительный прибор позволяет отслеживать показатели давления в системе и своевременно выполнять техническое обслуживание прибора.

Колба грязевика оснащена дренажным краном со штуцером, в которому можно присоединить шланг и выполнить слив шлама в канализационную сеть.

Особенности подключения

Грязевик имеет патрубки с внутренней резьбой диаметром ½, ¾ и 1 дюйма. Он монтируется на горизонтальном участке трубопровода, при этом колба с фильтрующими сетками и сливным краном должна располагаться перпендикулярно полу.

Прибор должен устанавливаться таким образом, чтобы движение жидкости в трубе соответствовало направлению стрелки, расположенной на корпусе фильтра.

Чтобы выполнить замену фильтроэлементов и провести техническое обслуживание прибора без демонтажа всей системы, до и после шламосборника устанавливают шаровые краны.

Как промыть каскадный фильтр

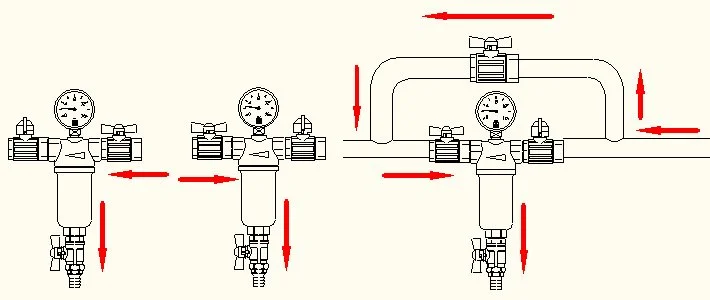

Существуют четыре способа промывки:

1. Прямой. Шаровой кран, расположенный после грязевика, перекрывается. После чего открывается дренажный кран и при помощи водопроводной воды сливается осевшая на дне колбы грязь.

2. Очистка остаточным давлением. Запорная арматура с обеих сторон устройства перекрывается, после чего открывается дренажный кран, а осевший на дне шлам с остатками воды выводиться в канализацию. Далее открывается вентиль на выходе из фильтра. Вода под давлением поступает обратно в колбу и сбивает остатки грязи с сетки, которая с жидкостью уходит в канализационную сеть. Важно, чтобы в этот момент все смесители и водоразборные приборы были перекрыты.

3. Обратная промывка. Данный способ позволяет максимально эффективно очистить фильтр. Для этого на участке, где располагается шламосборник, необходимо организовать байпас. В этом случае шаровой кран на входе в грязевик перекрывается, а открывается запорная арматура на обходном участке. После чего вода поступает через выходной патрубок фильтра, что позволяет практически полностью очистить прибор от скопившейся грязи.

4. Полная промывка. В этом случае колба с фильтрующими сетками отвинчивается от корпуса при помощи газового ключа. Перед этим важно перекрыть запорные вентили на входе и выходе из фильтра. Сетчатые фильтроэлементы необходимо достать из колбы и промыть их, используя обычной щетки, а также оставив их на некоторое время в растворе с лимонной кислотой. Подобная промывка осуществляется при высоком содержании железа и металлических примесей в жидкости, а также в случае, когда ячейки сетчатых вставок практически полностью забиты грязью.

Преимущества промывного фильтра механической очистки

• Двухуровневая степень очистки воды и теплоносителя, в том числе сжатого воздуха и технических жидкостей температурой до 110 градусов, позволяет организовать качественную водоподготовку системы.

• Снижение частоты промывки и технического обслуживания шламосборника за счет последовательного очищения жидкости.

• Возможность промывки грязевика без его разборки и увеличить срок службы прибора.

• Встроенный манометр контролирует давление на входе в систему, а позволяет выявить уровень загрязнения фильтрующих сеток и своевременно выполнить промывку оборудования.

Вывод

Удаление абразивных частиц и нерастворимых примесей увеличивает эффективность системы водоснабжения и отопления, но также и обеспечивает необходимую защиту дорогостоящего оборудования от преждевременных поломок, вызванных засорением трубопровода.

Каскадные фильтры VALTEC позволяют максимально эффективно производить очистку жидкости и удалить накопившейся шлам без разборки прибора. При выборе грязевика важно обращать внимание на присоединительные размеры устройства, а также учитывать технические параметры трубопроводной сети.
