Насосно-смесительный узел водяного теплого пола Valtec Combi: нюансы подбора циркуляционного насоса

Для обеспечения комфортного режима обогрева в частных домах многие владельцы помимо стандартного радиаторного отопления предпочитают устанавливать в отдельных помещениях систему водяного теплого пола. Чтобы увязать между собой высокотемпературный и низкотемпературный контуры, к гребенке ТП подключают насосно-смесительный узел.

В этой статье рассмотрим особенности конструкции популярной модели смесительного модуля Valtec Combi, а также расскажем о нюансах подбора к нему циркуляционного насоса.

Для чего используется модуль Валтек Комби:

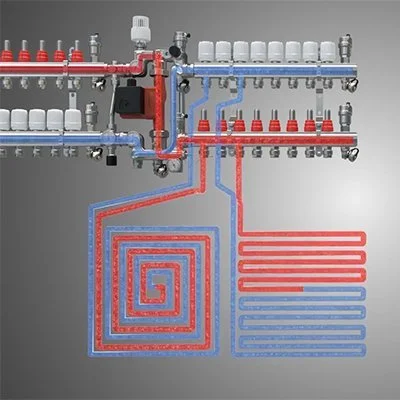

Насосно-смесительный узел Valtec Combi применяется в смешанных системах отопления частного дома, где на ряду с радиаторами организован напольный обогрев.

Статья по теме: «Комбинированная система отопления с радиаторами и теплым полом: схемы подключения».

Узел используется для создания низкотемпературного отопительного контура в общей системе теплоснабжения. Среди основных задач, которые выполняет смесительный модуль, выделяют:

1. Поддержание температурного режима и расхода жидкости в ветвях ТП, а также обеспечивается гидравлическая увязка вторичного и котлового контура.
2. Регулировка потока теплоносителя в зависимости от температуры, выставленной потребителем.

Производитель «Валтек» выпускает данную модель в двух вариантах комплектации: с термоголовкой или с сервоприводом для совместной работы с универсальным контроллером VT.K300. Последний может управлять системой напольного отопления с учетом показателей датчика внешней температуры воздуха.

Конструктивные особенности насосно-смесительного узла Valtec Combi:

• Термостатический клапан – арматура, которая регулирует движение жидкости, поступающей из котлового контура, с учетом выставленных настроек.

  Благодаря работе термостатического клапана задается и поддерживается необходимая в данный момент температура теплоносителя в системе.



• Балансировочный запорный клапан на подающей линии. При помощи его настраивается необходимый расход воды, поступающей из первичного контура, а также проводится балансировка узла.

  Балансировочно-запорная арматура первичного контура позволяет выполнять гидравлическую увязку нескольких смесительных узлов, а также увязку водяного теплого пола и котлового контура. Также клапан можно использовать для полного перекрытия потока от котла для проведения сервисных или ремонтных работ.

• Балансировочный клапан ветвей теплого пола. Элемент модуля, при помощи которого частота подмеса теплоносителя из обратки теплого пола и прямой линии котла.

  Корректно настроенный балансировочный клапан обеспечивает точный объем теплоносителя из обратного трубопровода напольного отопления, необходимый для поддержания нужного температурного режима и расхода жидкости в системе.

  Некорректная настройка этого элемента может привести к перебоям и нестабильной работе системы водяного теплого пола.

• Байпас с перепускным клапаном. Составляющая узла, которая позволяет предохранять насос от работы на закрытую задвижку, а также способствует поддержанию необходимого расхода воды во всех петлях напольного обогрева, исключая их влияние друг на друга при закрытии части контуров.

  В случае автоматического перекрытия контуров теплого пола благодаря перепускному клапану создается малый циркуляционный контур, что позволяет избежать перерасхода теплоносителя и защищает насосное оборудование от работы на закрытую задвижку.

Нюансы подбора циркуляционного насоса

При выборе насоса к смесительному модулю Valtec Combi чаще всего выбирают модели 25/4 или 25/6. Однако, если расход в системе большой, и при этом в напольном отоплении присутствуют протяженные ветви, то многие потребители задаются вопросом, можно ли установить циркуляционный насос с большим напором, например, 25/8.

Если патрубки подключения позволяют использовать данную модель на узле Валтек Комби, то в случае напора есть один нюанс, связанный с перепускным клапаном. Давление, создаваемое более мощной помпой, может оказаться слишком большим, в результате чего откроется регулируемая арматура, которая срабатывает при напоре 6 метров водного столба, даже в полностью закрытом положении. Как следствие теплоноситель будет циркулировать по малому контуру и петли теплого пола не прогреются. Поэтому при выборе рабочей точки насоса следует избегать зоны с напором выше 6 м.

Итог

Насосно-смесительный модуль Valtec Combi – оптимальный вариант для увязки высокотемпературного радиаторного контура с системой напольного обогрева, в которых температура теплоносителя не должна превышать 45 градусов. При выборе узла стоит учитывать протяженность ветвей теплого пола и расчетные параметры всего отопительного контура. Это позволит правильно подобрать необходимую мощность циркуляционного насоса, а также произвести балансировку системы.
