Как установить систему защиты от протечек воды на примере Аквасторож

Протечка воды – одна из наиболее распространенных проблем в домашней среде, которая может привести к серьезным последствиям, таким как повреждение мебели, отделки, а также электрического оборудования. Решением этой проблемы является установка системы защиты от протечек воды, которая выявляет источник потопа и предупреждает владельца о возможных проблемах.

В этой статье мы рассмотрим комплект детекции воды «Аквасторож» и расскажем, как правильно установить ее в квартире или доме.

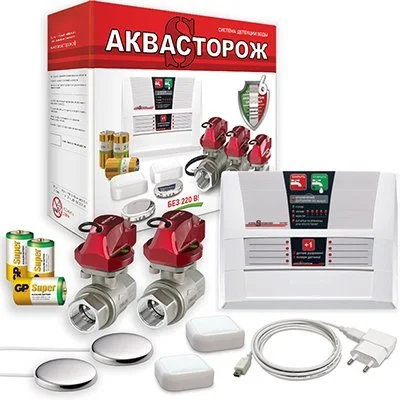

Комплектация набора «Аквасторож»

Компания «Аквасторож» предлагает две линейки систем защиты от потопа: «Классика» и «Эксперт».

В комплект обеих моделей входят:

• датчики утечки воды,
• блок управления,
• шаровые краны с сервоприводом.

Помимо это, наборы поставляются также с блоком питания 5В, 3 батарейками типа «С» и необходимым крепежом. К системе прилагается инструкция по монтажу и настройке оборудования.

Инструкция по монтажу системы защиты от потопа

В первую очередь, монтируются шаровые кранов с электроприводом, после чего устанавливаются контроллер и датчики обнаружения воды.

Установка шаровых кранов.

Запорная арматура с приводами монтируется на стояки систем горячего и холодного водоснабжения за установленными на водопроводе шаровыми кранами с ручным управлением.

Установка кранов с электрическими приводами до или вместо основных запорных вентилей не допускается.

1. Перекройте водоснабжение.
2. Отсоедините часть трубопровода от вентилей с рукоятками.
3. Установите латунные краны BONOMI.

   Если у основного шарового крана соединение типа «папа» (с наружной резьбой), просто накручиваем шаровой кран комплекта.
   Если патрубки основной запорной арматуры с внутренней резьбой (тип «мама»), то используем накидные гайки, заблаговременно герметизировав соединение фум-лентой или сантехнической нитью. Присоединяем вентиль к «американке».
   Движение воды в кране должно соответствовать направлению, обозначенному стрелкой на корпусе запорной арматуры.


4. К крану с сервоприводом монтируем часть водопровода, а также при необходимости дополнительные элементы водоподготовки, такие как сетчатые фильтры, редукторы давления, а также счетчики учета воды.

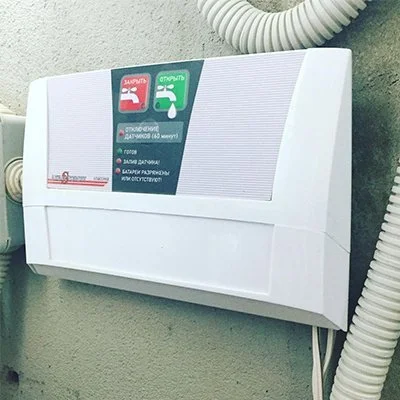

Монтаж блока управления.

Контроллер «Аквасторож» необходимо размещать в открытом доступе в местах, влажность воздуха не будет превышать 70%.

Не допускается размещение блока управления в ванных комнатах!

• Определяем место установки монтажной пластины, на которой будет крепиться контроллер.
• Прикручиваем пластинку к стене с помощью двух винтов в подготовленные заранее отверстия.
• Монтируем контроллер на крепление сверху-вниз.

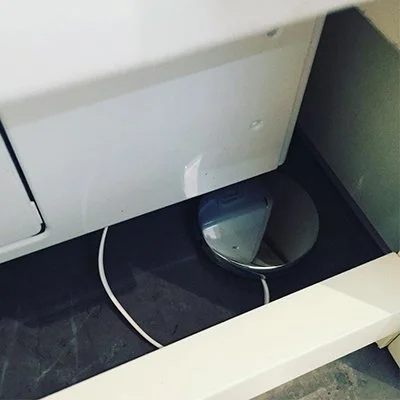

Рекомендации по размещение датчиков протечки воды.

Комплекты «Аквасторож» могут поставляться как с проводными, так и беспроводными детекторами утечки. Наборы серии «Классика» полностью проводные, в то время как «Аквасторож Эксперт» может включать радиобазу и беспроводные датчики утечки. Обращайте внимание на это при выборе!

Устанавливайте датчики вне зоны обильного попадания брызг, чтобы исключить ложные срабатывания.

Устройства следует размещать в местах наибольшего риска – в непосредственной близости от водопровода и санитарно-технических приборов (за унитазом, под мойкой и т.д.).

Также предлагаем размещать датчики в подвалах, где находятся трубопроводы, если речь идет о частном доме.

Важно также учитывать особенности помещения и устанавливать датчики таким образом, чтобы они были доступны для обслуживания и замены.

Первый датчик необходимо размещать в нефиксированном положении в сантехническом шкафу, это позволит вытянуть его при необходимости за провод.

Нюансы монтажа датчиков со скрытой разводкой проводов:

1. Зафиксируйте основание датчика на полу посредством самореза или двустороннего скотча.
2. Разместите провод детектора в межплиточные швы и закрепите сенсор.
3. Наденьте защитную хромированную крышку.

Стоит обратить внимание, что датчики «Классика» являются проходными, т.е. они могут соединяться между собой при помощи специальных разъемов, размещенных внутри устройства. Таким образом, вы может определить больший радиус покрытия сигнализации.

Установка радиодатчиков проще и быстрее, поскольку не требуется прокладка проводов. Просто разложите их в возможных местах обнаружения утечки.

Однако, для обеспечения стабильной работы радиодатчиков, следует учитывать расстояние устройства от блока управления, т.к. приборы связываются с контроллером при помощи радиосигнала. Размещайте беспроводные детекторы в местах с хорошим приемом радиосигнала, избегая металлических преград или других источников помех.

Подключение датчиков и запорной арматуры к блоку управления.

1. Подключите провода приводов в соответствующие разъемы на плате контроллера. Разъемы пронумерованы, как «Кран 1», «Кран 2» и т.д.
2. Присоедините провода датчиков в пронумерованные контактные разъемы на плате блока.

   Беспроводные датчики подключаются к радиобазе автоматически после активации системы.
3. При желании подключите внешний блок питания в соответствующих контактный разъем.
4. Подключенные провода можно затянуть хомутом и вывести в специальное отверстие на корпусе устройства.
5. Установите батарейки в нижний блок и соедините с верхней частью контроллера.

Радиобаза размещается посредине, между батарейным блоком и верхним узлом контроллера.

Итог

Наборы «Аквасторож» – это надежный способ защиты вашего дома от непредвиденных ситуаций, а также быстрое и надежное обнаружение утечек и моментальное перекрытие воды. Правильная установка и настройка системы помогут избежать неприятностей, а в случае возникновения утечки, быстро обнаружить проблему и принять необходимые меры по устранению аварии.
