Типы стальных панельных радиаторов отопления (тип 11, 22, 33 и т.д.): разновидности, особенности, мощность

На рынке радиаторов отопления представлен широкий ассортимент отопительных батарей, отличающихся по материалу изготовления, конструкции и внешнему исполнению. Среди большого разнообразия приборов стальные панельные радиаторы занимают одно из лидирующих мест по продажам. Хорошая теплоотдача и простота монтажа, широкий диапазон типоразмеров и привлекательный внешний вид – то, что привлекает внимание любого покупателя.

В этом материале расскажем все о панельных батареях отопления, их отличительных чертах и конструктивных особенностях.

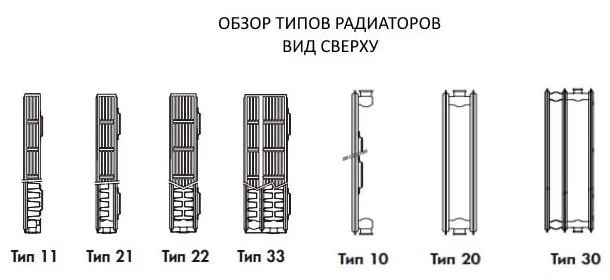

Типы стальных панельных радиаторов

Все отопительные приборы разделяются на типы: 10, 11, 20, 21 (12), 22, 30, 33, 44.

Первая цифра типа означает количество нагревательных панелей (должна быть как минимум одна панель).

Вторая цифра означает количество конвекционных зон.

Конвекционная зона – это металлическая зигзагообразная змейка, приваренная к нагревательной панели стальной батареи со внутренней стороны устройства.

В радиаторах гигиенического исполнения (10, 20, 30 типы) ее нет, что снижает мощность батареи. При этом значительно уменьшается поверхность, на которую может осесть пыль: приборы без конвекционной зоны значительно легче очищать от пыли и загрязнений. Так же в моделях гигиенического исполнения отсутствуют боковые и верхние крышки.

Например, 21 тип (у немецкого бренда Kermi такой радиатор имеет маркировку 12) означает, что конструкция батареи включает 2 нагревательные панели и 1 конвекционную зону.

Особенности отопления панельными батареями

Горячий теплоноситель проходит по нагревательным панелям, тем самым отдает тепловую энергию воздуху помещения. При этом тепло от нагревательных профилей передается конвекционным зонам. Когда холодный воздух проходит сверху-вниз внутри радиатора, он нагревается.

За счет конвекционных зон стальной панельный радиатор является эталоном тепловой мощности в минимальном габарите среди пассивных приборов отопления.

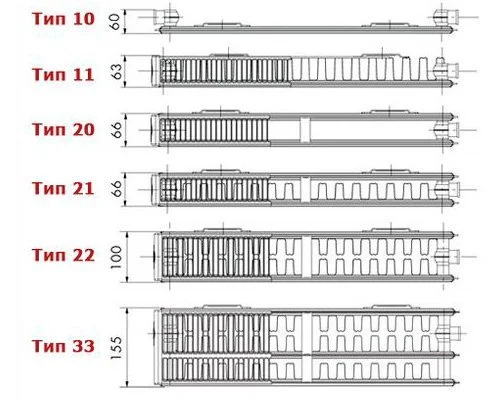

Как влияет тип на мощность и размер прибора?

Каждая нагревательная панель и каждая конвекционная зона добавляет радиатору мощности, но при этом увеличивается толщина батареи и его стоимость.

• 10 тип - 6 см по толщине.
• 11 тип – 6,5 см по толщине.
• 21 тип – глубина прибора от 6,6 до 8,5 см (зависит от бренда).
• 20 тип - глубина прибора от 6,6 до 10 см (зависит от бренда).
• 22 тип – 10 см по толщине.
• 30 тип - от 10 до 15,5 см по толщине (зависит от бренда).
• 33 тип – 15,5 см по толщине.
• 44 тип – глубина конструкции составляет 20 см (встречается крайне редко, не все производители выпускают такие отопительные приборы).

Как правильно рассчитать мощность батареи, читайте в этой статье: «Как рассчитать мощность радиатора отопления? Какое количество секций нужно?».

Какой тип радиатора выбрать на конкретное помещение?

Радиатор подбирается в зависимости от его назначения и уровня теплопотерь отапливаемого помещения. Если назначение требует гигиеническое исполнение (особенно актуально для детских комнат или больничных палат), то батарея отопления выбирается из 10, 20 или 30 типа, т.е. без конвекционных зон, а только с панелями для возможности влажной уборки даже между панелями отопительного прибора.

Обратите внимание! Отопительный прибор рекомендуется подбирать с шириной не менее 70% от ширины проема окна. Только в этом случае окно будет гарантировано защищено от выпадения конденсата, а также от последующего образования грибка и плесени.

При выборе типа стального радиатора, а также его размера учитываются возможные теплопотери помещения (площадь оконного проема, качества остекления и утепления стен, расположения комнаты).

Например, для небольшого помещения с широким окном без повышенных санитарных требований скорее всего подойдет 11 тип радиатора.

Какой типоразмер батареи самый дешевый относительно мощности?

У большинства брендов самым дешевым и стандартным является 22 тип. Сочетание компактных размеров и высокой производительности – то, что выгодно отличает данный типоразмер от остальных.

Итог

Стальные панельные батареи отопления имеют привлекательный внешний вид и лаконичный дизайн. Такие приборы отличаются высокой тепловой мощностью и имеют возможность их подключения как сбоку, так и снизу.

При выборе важно правильно рассчитать необходимую теплоотдачу и выбрать соответствующий типоразмер отопительного оборудования.
